Juegos de herramientas para fresadoras de tubos de ingeniería de precisión: la base para un conformado de tubos impecable

En ST Machineries, entendemos que el rendimiento de un molino de tubos es tan bueno como su conjunto de herramientas. Es por eso que cada laminador de tubos ST se combina con un-sistema de herramientas de conformado de alta-precisión y diseño personalizado-meticulosamente diseñado para garantizar una geometría de tubo consistente, una tensión mínima del material y una calidad de superficie superior desde el primer metro hasta el último.


Nuestros juegos de herramientas están diseñados para la producción de:

• Tubos con perfiles redondos, cuadrados, rectangulares y con formas-personalizadas
• Tuberías soldadas por alta-frecuencia (HFW) y TIG-soldadas
• Tuberías estructurales arquitectónicas, automotrices, de muebles e industriales.

Cada conjunto de herramientas admite un flujo de trabajo de formación de cuatro-etapas:

1. formando: Las herramientas de rodillos de precisión dan forma gradualmente a una tira plana en un perfil tubular.
2. Soldadura: La costura se fusiona mediante métodos HFW o TIG, lo que garantiza soldaduras fuertes y limpias.
3. Dimensionamiento y acabado: Los rodillos dimensionadores y las herramientas de calibración llevan el tubo a tolerancias dimensionales exactas.
4. Corte: El tubo final se enrolla o se corta a la medida según las especificaciones del cliente.

ST Machineries ofrece un conjunto completo de tipos de moldes para satisfacer diversas necesidades de producción:

• Herramientas para tubos redondos
• Herramientas para tubos cuadrados y rectangulares
• Perfiles ovalados, en forma de D-, de abanico-, octogonales y de flor de ciruelo.
• Herramientas totalmente personalizables para secciones transversales no-estándar o complejas-

Todos los juegos de herramientas de ST Machineries están fabricados con acero para herramientas Cr12MoV/SKD11 de primera calidad-, lo que ofrece:

• Dureza uniforme de 61 a 65 HRC
• Excepcional resistencia al desgaste y longevidad
• Superficies lisas de los tubos-libres de rayones, "marcas de clavos" o deformaciones

Nuestro proceso de producción incluye:

1. Supresión de precisión
2. Mecanizado CNC de desbaste y acabado.
3. Enfriamiento y revenido a alta-temperatura
4. Nitruración de superficie para mayor durabilidad
5. Inspección final-de ajuste y calidad

• Rollos Horizontales: Cuentan con chaveteros y orificios de eje de precisión para una alineación estable
• Rollos verticales: Integrado con rodamientos de alta-carga para un funcionamiento suave y un descentramiento mínimo

Hay juegos de herramientas disponibles para tamaños de molinos comunes, incluidas las máquinas ST40, ST50 y ST60, con personalización completa compatible para requisitos especiales.

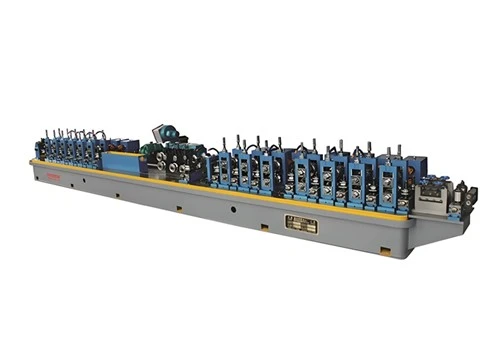

Molino de tubos soldados de acero inoxidable

Principios de diseño de encofrado probadosgarantizar una producción estable y de alta-velocidad

Precisión de mecanizado a nivel de micrones-para una geometría de tubo consistente

Tiempo de inactividad reducidoy mayor vida útil de la herramienta gracias al tratamiento térmico avanzado

Soporte globalpara productores de tubos internacionales

Ya sea que esté produciendo tubos redondos estándar o perfiles arquitectónicos complejos, los juegos de herramientas de ST Machineries brindan la confiabilidad, precisión y versatilidad que exige su laminador de tubos.
